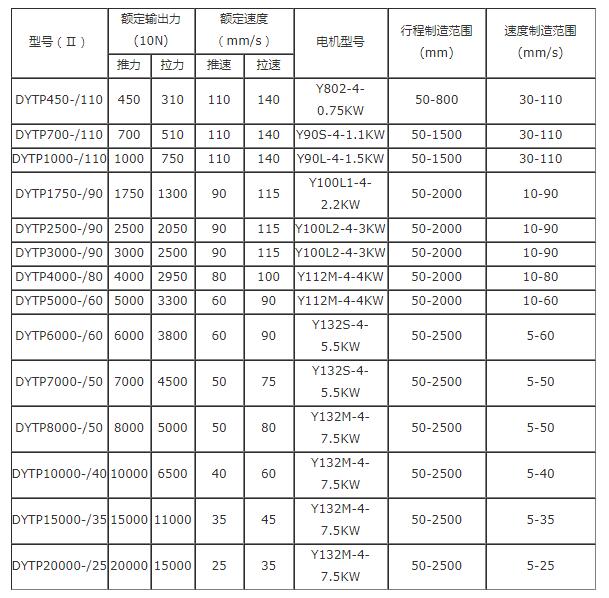

DYTF型分离式电液推杆技术参数（选型表）

注：

1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。

3、表中速度范围为水平使用时势范围，向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的电机型号及功率，指该型号推杆在额定输出 力、额定速度为较大值时的功率。电机功率与推杆推力、速度成正

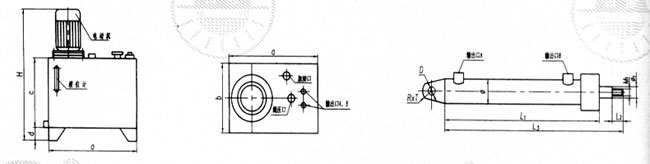

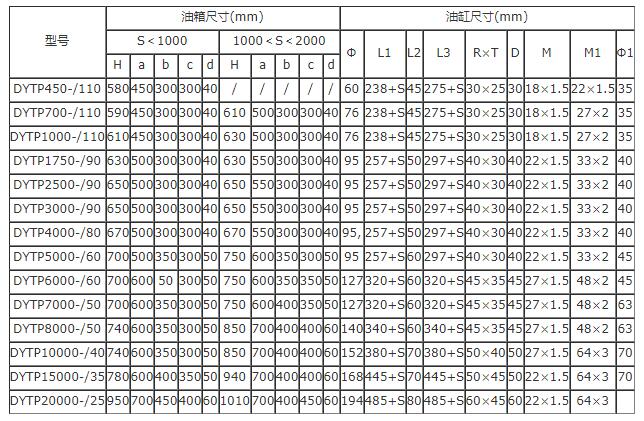

DYTF型分离式电液推杆油箱尺寸及油缸尺寸

注：1、表中S为推杆行程
   2、高压软管可根据用户实际需要配备（本厂配套限定2米）
   3、油缸联接端可提供叉接头，安装尺寸参考前几页推杆叉接头尺寸。
